一、產品概述

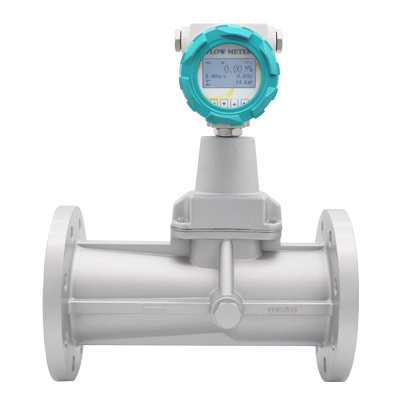

金湖博銳儀表有限公司生產的智能旋進漩渦流量計采用內置式壓力、溫度、流量傳感器具備多種補償方式，結構緊湊，外形美觀，就地顯示溫度、壓力、瞬時流量和累積總量，新型信號處理放大器和濾波技術，剔除了壓力波動和管道振動所產生的干擾信號，提高了流量計的抗干擾能力，使小流量穩定性更好，時間顯示及實時數據存儲之功能，保證內部數據不會丟失。

二、產品特點

1、內置式壓力、溫度、流量傳感器具備多種補償方式可供用戶選擇，結構緊湊，外形美觀。

2、就地顯示溫度、壓力、瞬時流量和累積總量。

3、采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有可靠的穩定性。

4、時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可長期保存。

5、整機功耗低，能憑內部電池長期供電運行，是理想的無需外電源就地顯示儀表。

6、防盜功能可靠，具有密碼保護，防止參數改動。

7、具備兩線制和三線制4～20mA標準電流信號輸出，脈沖輸出和RS485接口。

三、技術參數

本系列產品執行國家JJG198-94《速度式流量計檢定規程》Q(chēng)/320831AHH003-2004 《BRLUX系列智能旋進旋渦氣體流量計》企業標準。

1.標準狀態條件：P=101.325kPa，T=293.15K 2.使用條件：

環境溫度：-30～+60℃

介質溫度：-20～+80℃

相對溫度：5%～95%

大氣壓力：86KPa～106KPa

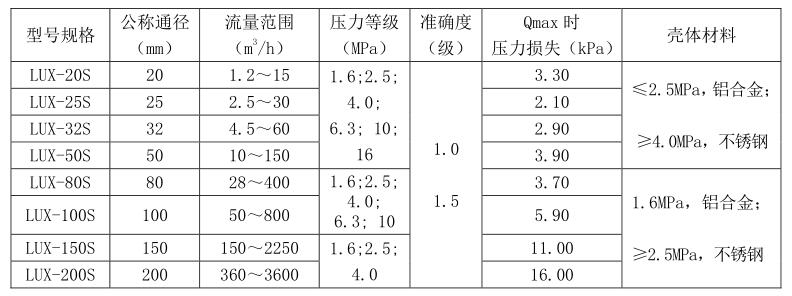

2、流量計規格、基本參數和性能指標（見表1）

四.電氣性能指標

工作電源：外電源：+24VDC

內電源：3.6V鋰電池；

整機功耗：外電源，＜1W

內電源：＜0.3mW，

輸出方式：脈沖信號

4～20mA電池信號：對應流量0～Qmax，20mA對應流量可由用戶自己設定。

RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數。

五、外形尺寸示意圖

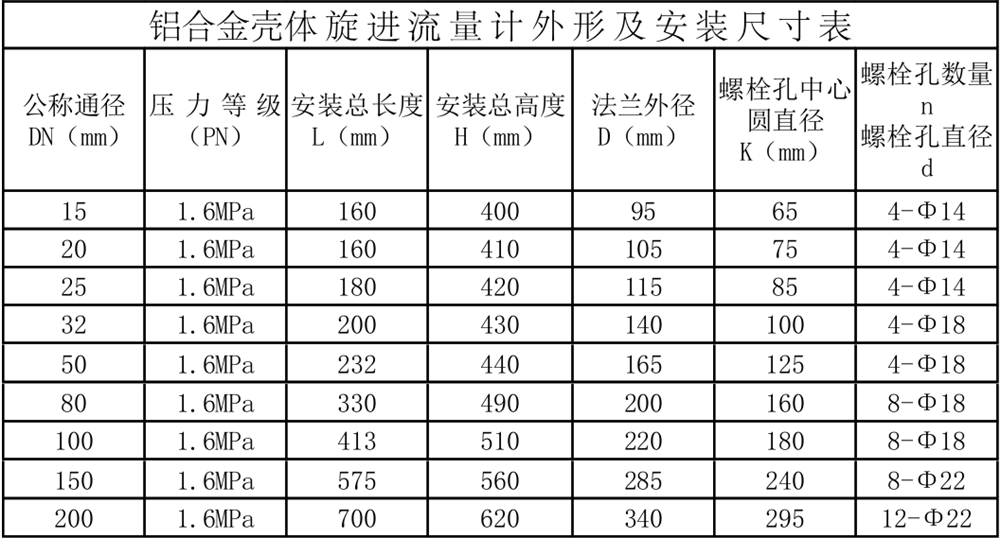

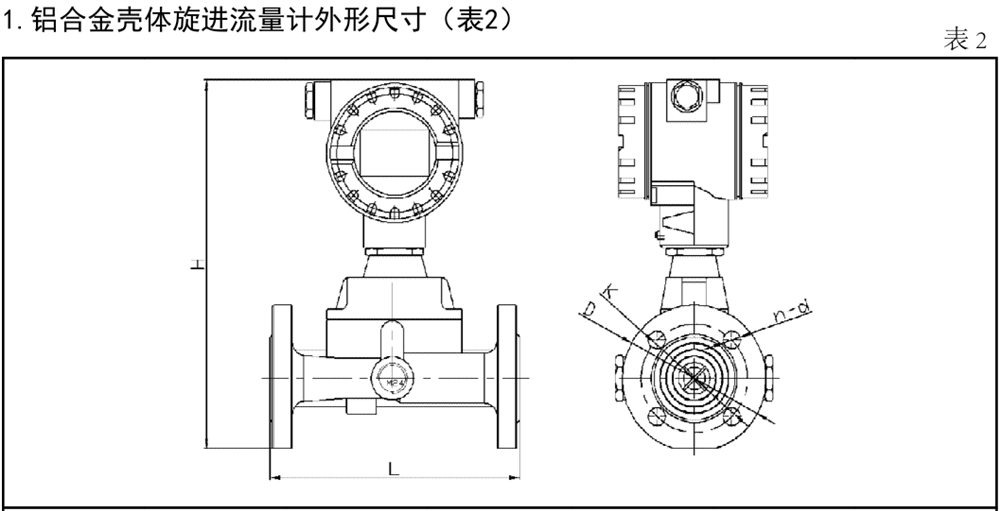

1.鋁合金殼體旋進流量計外形尺寸（表2）

注：1、上表所有數據僅基于標準型旋進旋渦流量計；

2、與表中不同的壓力和口徑為特殊規格，特殊說明；

3、以上尺寸執行HG20593-2009法蘭標準，特殊說明；

六、安裝注意事項

1）流量計應根據流向標志安裝。

2）流量計可水平、垂直或任意角度傾斜安裝。

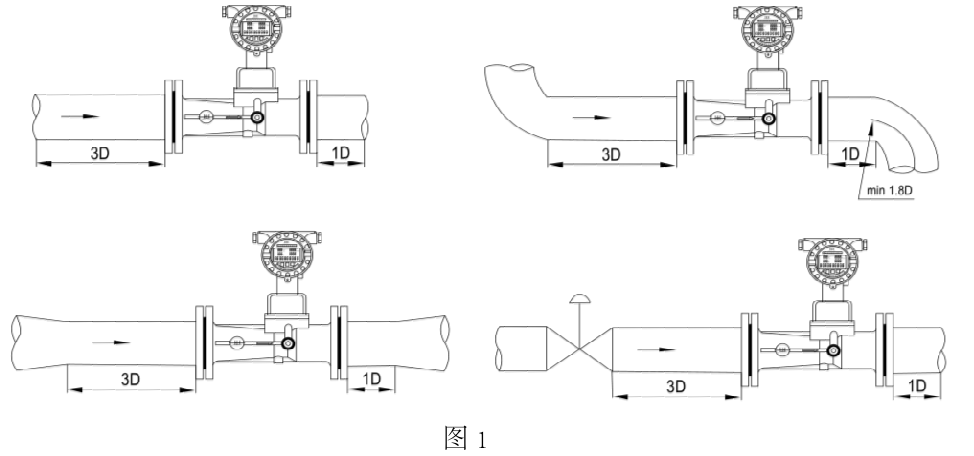

3）上下游直管段要求見圖1

4）被測介質內除含有較大顆?；蜉^長纖維性雜質外，一般無需安裝過濾器。

5）流量計周?chē)粦?yīng)有強外磁場干擾及強烈的機械振動。

6）流量計必須可靠接地。

七、使用注意事項

1.現場安裝、維護必須遵守“有爆炸性氣體時勿開蓋”的警告語，并在開蓋前關 掉外電源。

2.管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的*高壓 力，以免損壞壓力傳感器。

3.投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而損壞儀表 和管路。

4.當流量計需要有信號遠傳時，應嚴格按三、4“電氣性能指標”要求接入外電源 24VDC，嚴禁在信號輸入口直接接入220VAC或380VAC電源。

5.用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；

6.流量計運行時，不允許打開前蓋改動儀表參數，否則影響流量計的正常工作；

7.不得隨意松開流量計固定部分。

8.產品在室外使用時，建議加配防水罩。

八、維護和故障排除

1.在運行過程中若發生流量計顯示值與實際流量示值不符合時，應首先檢查用戶 的管道系統是否符合流量計的安裝要求。

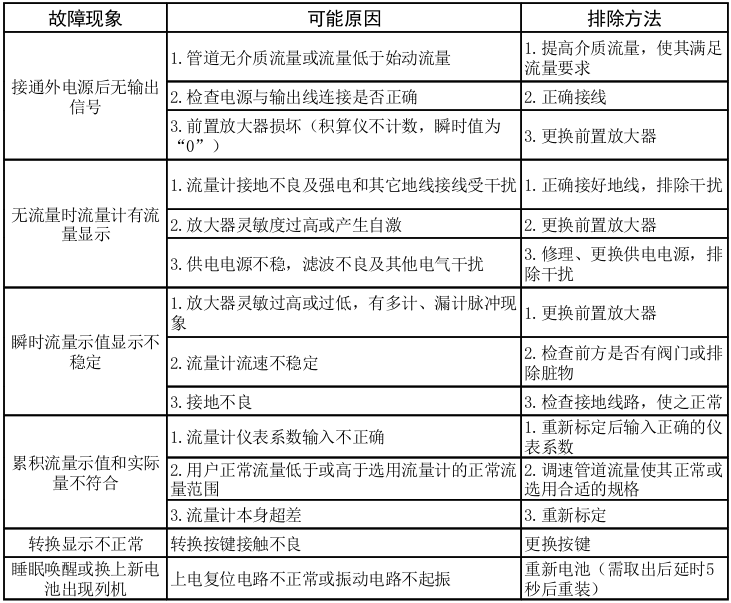

2.故障排除見表4
