插入式超聲波流量計因其非侵入式測量、高精度和**的適用性,在工業、市政、能源等領域廣受歡迎。然而,其測量精度和穩定性高度依賴安裝過程的規范性。若安裝不當,可能導致數據偏差、信號丟失甚至設備損壞。本文結合行業標準與實際案例,總結安裝過程中的八大關鍵注意事項,助您一次性完成高效、可靠的安裝。
一、安裝前的準備工作
1. 確認管道參數與流體特性
管道材質:確保管道為金屬材質(如碳鋼、不銹鋼),塑料或水泥管道可能因超聲波信號衰減嚴重導致測量失效。
流體類型:需明確流體是否含氣泡、固體顆?;蚋唣ざ任镔|(zhì)。例如,含氣液體會導致聲速變化,需調整傳感器安裝角度或增加消氣裝置。
管道尺寸:精確測量管道外徑、壁厚及內徑,誤差需控制在±1%以內,避免因參數輸入錯誤導致流量計算偏差。
2. 選擇安裝位置
優先選擇直管段充足的位置(上游10D、下游5D,D為管道直徑),遠離泵閥、彎頭等擾動源。若直管段不足,需使用流量調節器或咨詢廠家調整安裝方案。
避免安裝在管道高點(易積氣)或低點(易積液),確保流體滿管且流動穩定。
二、傳感器安裝的關鍵步驟*

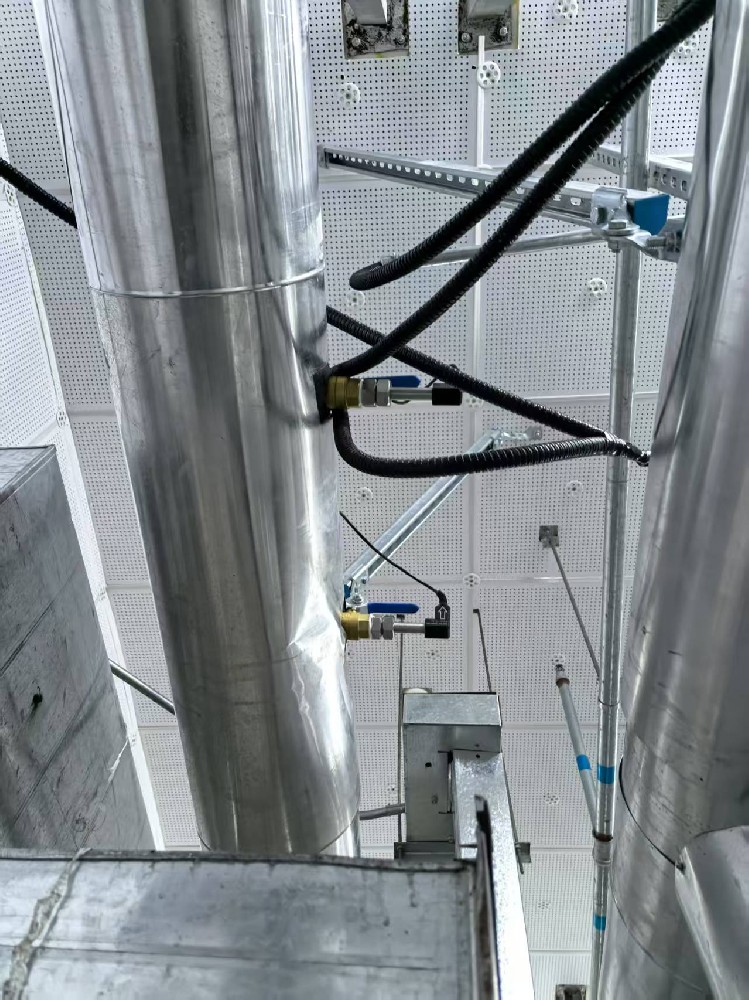

3. **定位與開孔
使用廠家提供的定位模板或計算工具,確保兩傳感器沿管道軸線對稱安裝,角度誤差≤0.5°。
開孔時需采用專用鉆孔工具(如液壓開孔器),孔徑應與傳感器探桿尺寸嚴格匹配。注意冷卻管道內高壓流體,避免噴濺風險。
4. 探桿插入深度與密封
探桿需插入至管道內徑的1/8~1/4處,過深會干擾流場,過淺則信號強度不足。插入后需檢查探桿與流體流向的夾角是否為0°(順流安裝)。
使用配套密封組件(如雙卡套接頭)防止泄漏,不銹鋼管道需注意螺紋密封膠的耐溫與耐壓性能。
三、信號優化與系統調試*
5. 接線與信號屏蔽
傳感器電纜需遠離強電設備(如變頻器、電機),采用屏蔽線并單端接地,防止電磁干擾。
確保接線端子緊固,避免虛接導致信號斷續。潮濕環境需使用防水接線盒。
6. 參數設置與信號質量驗證
輸入準確的管道參數、流體類型及傳感器間距。部分型號支持自動校準功能,需根據手冊操作。
通過設備自檢功能查看信號強度(建議>70%)與信號質量值(Q值>90)。若數值過低,需檢查安裝位置或重新調整探桿角度。
四、常見安裝誤區與解決方案
7.誤區:忽略管道襯里或銹蝕影響
若管道內壁有襯里或嚴重銹蝕,超聲波信號可能被吸收或散射。解決方案:選擇穿透力更強的雙頻傳感器,或采用外夾式探頭(需評估工況可行性)。
8.誤區:未考慮溫度與壓力波動
高溫或高壓環境下,探桿材質(如鈦合金)需與工況匹配,密封件應選用耐高溫氟橡膠。安裝后需進行壓力測試,確保無泄漏。
五、安裝后的驗收與維護
驗收標準:對比超聲波流量計與第三方標定設備的讀數,誤差應≤±1%。長期運行中需定期檢查密封性、電纜老化及探頭污染情況。
維護建議:每半年清潔探頭表面結垢,寒冷地區需加裝伴熱裝置防止結冰。
結語:
插入式超聲波流量計的安裝是一項技術性強、細節要求高的工作。通過科學的規劃、**的操作與嚴謹?shù)恼{(diào)試,可充分發揮其非接觸測量、無壓損的優勢。若您需要進一步的技術支持或產品選型建議,歡迎聯系金湖博銳儀表有限公司的工程師團隊,我們將為您提供定制化解決方案。
