沭陽縣農田灌溉渠道流量測量設計方案完工

發布時間: 2023-08-12 10:33:11  點擊次數:426次

概況:沭陽縣農田灌溉渠道對用水流量進行智能測量,渠道不規則,現場無房屋、電源、網絡、支架等必備設施。



測量方案:使用明渠超聲波流量計測量,采用太陽能電源供電。

施工步驟一:改造渠道。將不規則的泥坡渠道改造成平底、坡面的梯形或者矩形水泥渠道。如下圖:

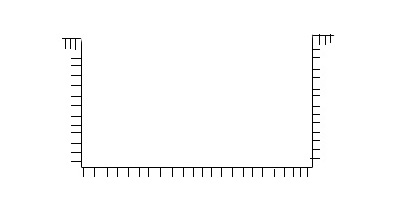

               (矩形渠道)                                                                      (梯形渠道)

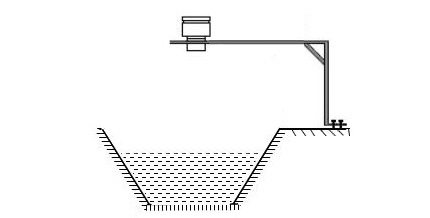

施工步驟二:安裝支架。在改造好的渠道旁邊,預制水泥樁,0.5~1米見方,并預置螺栓;然后將自行設計的支架安裝在渠道邊上。示意圖如下:














施工步驟三:安裝太陽能發電板和可充電電池。將太陽能發電板安裝在支架上部3米高位置(以防止人為破壞),可充電蓄電池和轉換器安裝在不銹鋼防護箱中,并加鎖防盜防破壞。

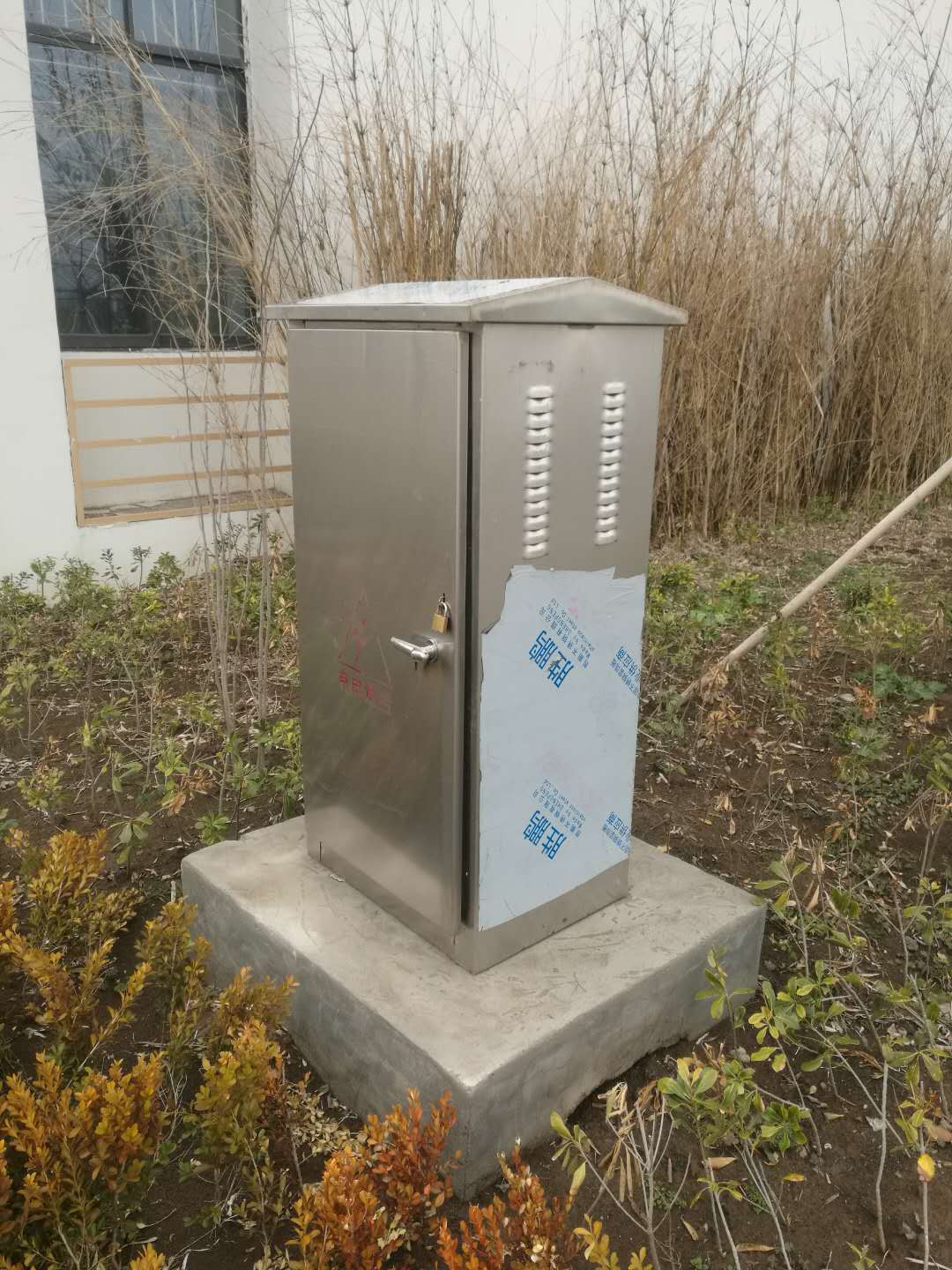

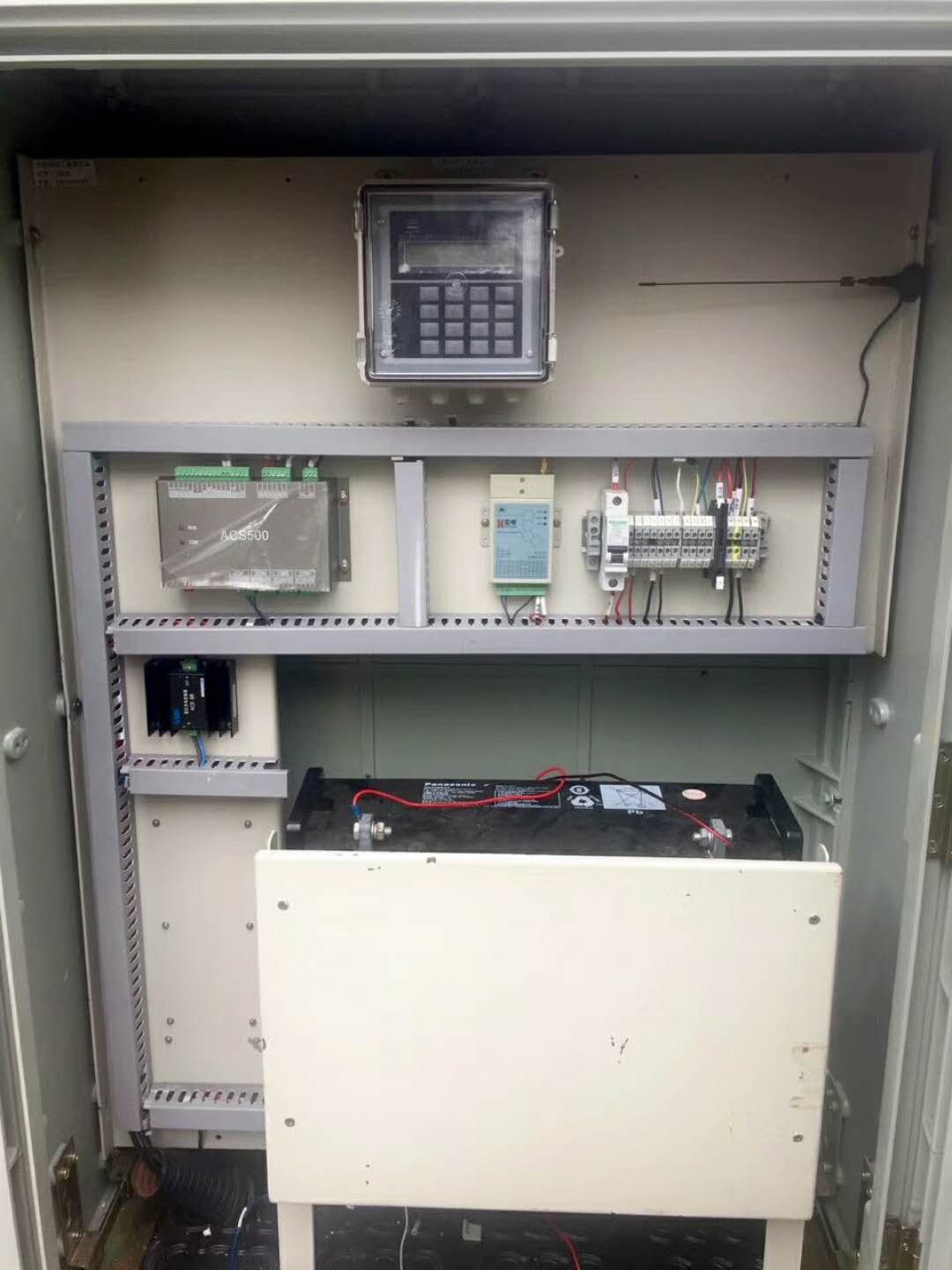

                                  (防護箱外觀)                                                                    (箱內設備)

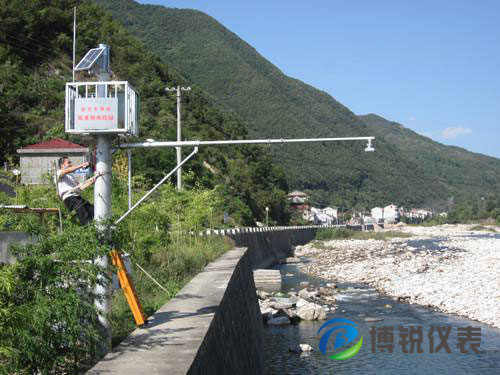

施工步驟四:安裝明渠超聲波流量計。將流量計探頭安裝在支架橫桿**,正對渠道中心水流位置,將流量計主機安裝在不銹鋼防護箱中,并加鎖防盜防破壞。

如下如:

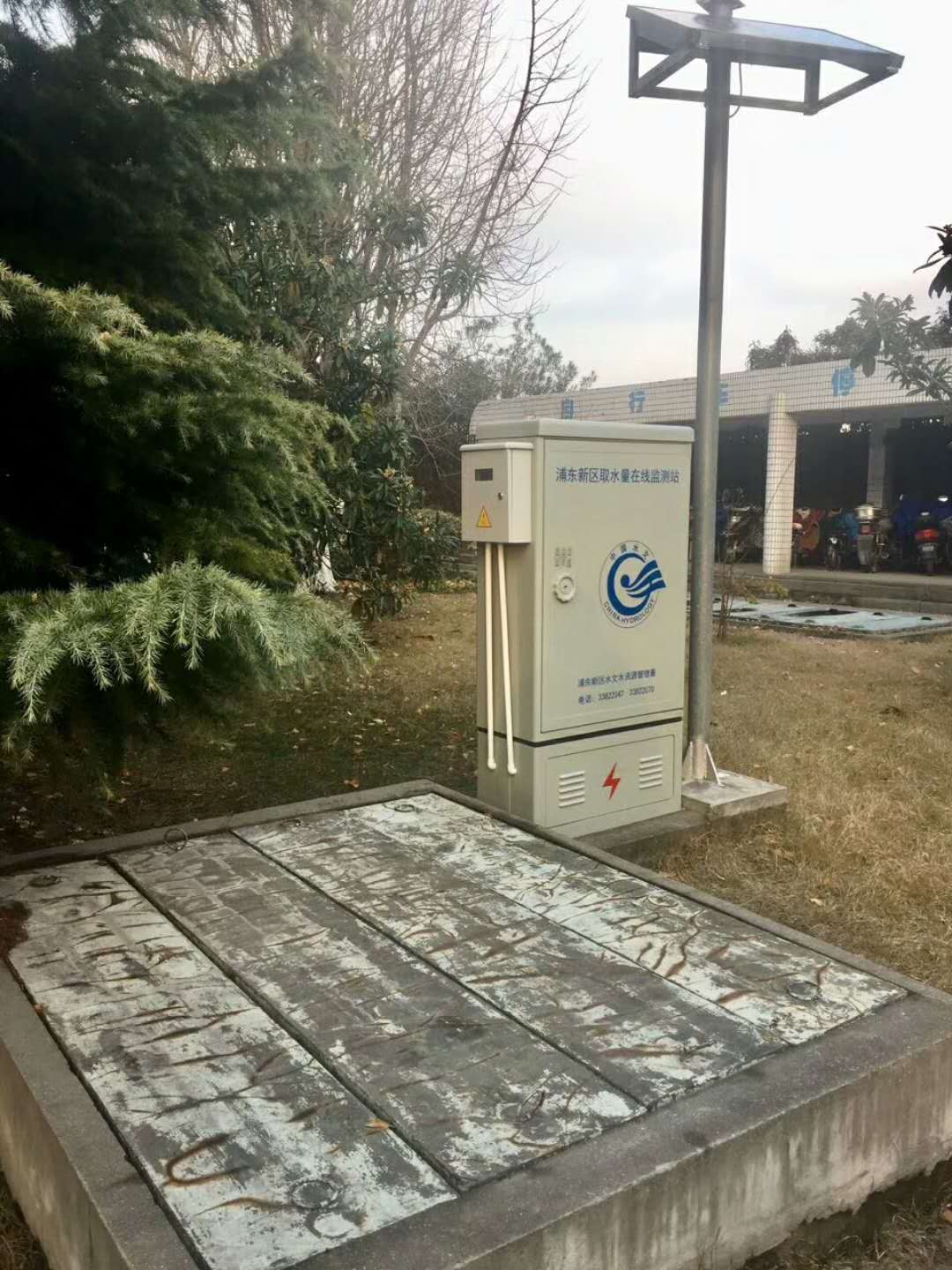

(注:可以設計較大的不銹鋼防護箱,將可充電蓄電池及流量計主機都安裝在里面。如下圖)

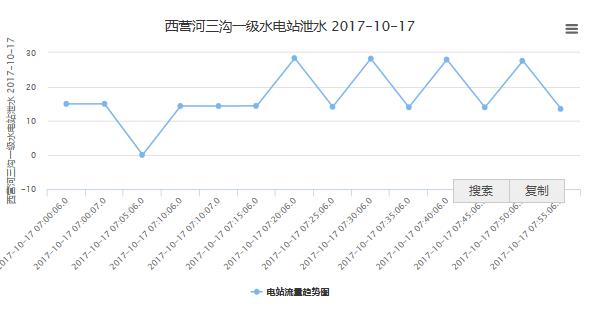

施工步驟五:安裝無線發送裝置。將無線數據發送模塊安裝在流量計主機旁邊,并連接電源,插入手機卡。流量計測量數據將自動上傳到專用數據平臺,在管理中心電腦輸入帳戶及密碼就可以查看到各測量點數據,并可以下載及打印保存。也可以提供標準數據傳輸協議將測量數據傳輸?shù)剿块T等相關職能單位的自有軟件平臺(需軟件所有者自己操作)。
