1、概  述

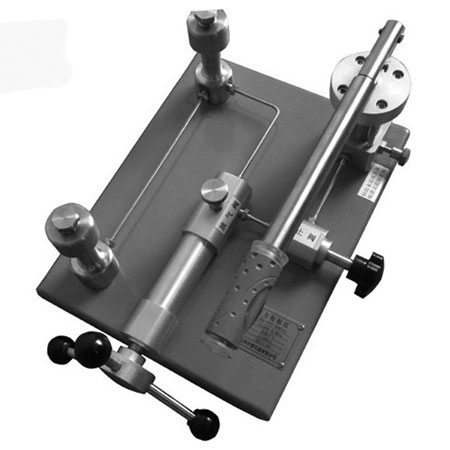

氣壓校驗臺（以下簡稱校驗器）是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合使用，完成壓力儀表校準、檢測工作。

杠桿帶動大容室活塞作往復運動，產生壓力或真空，通過切換開關輸出壓力或真空，經穩壓閥至微調及壓力輸出接口。輔以設計精巧的微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的優點，可**應用于計量、科研、工礦企業及儀表制造等行業。

2、技術指標

2.1壓力范圍：-1~60bar

2.2 調節靈敏度：min  10 Pa

2.3測量介質：空氣

2.4 外形尺寸：400×300×180（長×寬×高）

2.5重    量： 7.7kg

3、使用操作

3.1.正壓檢測

將切換開關按進去，擰下輸出1、輸出2接頭上的堵頭，接標準表和被檢表，打開穩壓閥，將微調調至適當位置（中間位置），關閉放氣閥。操作杠桿加壓到20~30bar時，使用微調將壓力調到6.5bar左右，穩定1~2分鐘，使用微調調至檢定點，關閉穩壓閥，逐點檢測至零點。

3.2.負壓檢測

將切換開關拉出來，擰下輸出1、輸出2接頭上的堵頭，接標準表和被檢表，打開穩壓閥，將微調調至適當位置（中間位置），關閉輸空閥。操作杠桿抽真空，當壓力達到-0.9bar左右時。穩定1~2分鐘，使用微調調至檢定點，關閉穩壓閥，逐點檢測至零點。

3.3.高壓狀態下，出現壓力緩慢下降時，關閉穩壓閥。(先將壓力微調到65bar左右，穩壓1~2分鐘后，再緩慢調至6.0bar)

4、注意事項

4.1手動氣壓源應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境中使用。

4.2被檢儀器應作適當清洗，避免污漬進入檢測回路。

4.3輸出1、輸出2接嘴為專用快速接頭，端面密封安裝儀表時，無需借助任何工具，均勻用力擰緊，大概在密封面相互貼緊時，再擰1~2圈，即可。

4.4輸出1、輸出2接嘴為上下兩件組成，使用時應經常檢查下部鎖緊螺絲是否連接可靠，若連接不可靠，在遇高壓情況下，可能造成崩脫。

4.5當杠桿造壓較重時，請使用微調升壓，則較為輕松。
