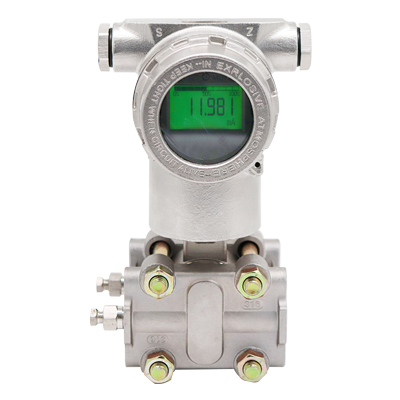

智能微差壓變送器
簡要描述:一、工作原理介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片,測量膜片是一張緊的彈性元件,隨它兩邊的壓力差產生相應位移,測量膜片的位移與差壓成正比,*大位移0.1mm,由它兩側的電容板檢測,再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制(4~20)mA DC輸出信號。二、產品特點1···。
產品分類:壓力變送器
公司名稱:金湖博銳儀表有限公司
更新時間:2023-09-12 18:37:28
訪 問 量:1106

一、工作原理
介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片,測量膜片是一張緊的彈性元件,隨它兩邊的壓力差產生相應位移,測量膜片的位移與差壓成正比,*大位移0.1mm,由它兩側的電容板檢測,再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制(4~20)mA DC輸出信號。
二、產品特點
1、精度高
2、穩定性好
3、二線制4-20mADC
4、固體元件,接插式印刷線路板
5、小型、重量輕、堅固抗震
6、量程、零點外部連續可調
7、正遷移可達500%;負遷移可達600%
8、阻尼可調
9、單向過載保護特性好
10、無機械可動部件維修工作量少
11、全系列統一結構,零部件互換性強
12、接觸介質的膜片材料可選(316L、TAN、HAAS-C、MONEL等耐腐蝕材料)
13、防爆結構,全天候使用
14、智能HART現場總線協議
三、性能參數
1、使用對象:液體、氣體和蒸汽
2、測量范圍:0-0.06kPa至0-40MPa
3、輸出信號:4-20mA DC
4、12-45VDC,一般為24VDC
5、負載特性:與供電電源有關,在某一電源電壓 時代負載能力(負載特性),負載阻抗 RL與電源電壓VS關系式為:RL≤(VS-12)
6、指示表:LCD液晶或者LFD數碼管顯示
7、防 爆:隔爆型dIIBT4 b:本質安全型 iaIICT6
8、量程和零點:外部連續可調
9、正負遷移:零點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值的**值,均不能超過測量范圍上限的****(智能型:量程比15:1) *大正遷移量為*小調校量程的500%;*大負遷移量為*小調教量程的600%
10、溫度范圍:放大器工作溫度范圍:-29~+93℃(LT型為-25~+70℃) 灌充硅油的測量元件:-40~+104℃ 法蘭式變送器灌充高溫硅油時:+15~+315℃,普通硅油:-40~+149℃
11、靜 壓:1、4、10、25、32MPa
12、溫 度:相對濕度為0~****RH
13、容積變化量:<0.16cm3
14、阻尼(階躍響應):充硅油時,一般在0.2s到1.67s之間連續可調
四、技術參數
(不帶遷移,在標準工作條件下,充硅油,316不銹鋼隔離膜片)
1、精確度:±0.075%(0智能型)、±0.1%(智能型)、±0.25%、±0.5%
2、死區:無(≤0.1%)
3、穩定性:六個月內不超過*大量程的基本誤差**值
4、振動影響:在任意軸上,振動頻率為200Hz
5、電源影響:小于輸出量程的0.005%V
6、負載影響:電源如果穩定,則負載沒有影響
7、安裝位置影響:*大可產生0.24kPa 的零點誤差
五、產品選型
代號 | 名 稱 | ||||||||
BR | 電容式智能變送器 | ||||||||
代號 | 說明 | ||||||||
0 | 負壓 | ||||||||
1 | 表壓 | ||||||||
2 | 絕壓 | ||||||||
代號 | 測量范圍 | ||||||||
1 | 0-0.06~0.3KPa | ||||||||
2 | 0-0.25~1.5KPa | ||||||||
3 | 0-1.2~7.2KPa | ||||||||
4 | 0-6~36KPa | ||||||||
5 | 0-30~180KPa | ||||||||
6 | 0-160~1000KPa | ||||||||
7 | 0-400~2500KPa | ||||||||
8 | 0-1600~10000KPa | ||||||||
9 | 0-4000~25000KPa | ||||||||
0 | 0-7000~40000KPa | ||||||||
代號 | 類型1 | ||||||||
0 | 標準型 | ||||||||
1 | 單平式法蘭型 | ||||||||
2 | 雙平式法蘭型 | ||||||||
3 | 單插法蘭型 | ||||||||
4 | 雙插法蘭型 | ||||||||
5 | 一平一插法蘭型 | ||||||||
代號 | 法蘭規格 | ||||||||
0 | DN25 | ||||||||
1 | DN50 | ||||||||
2 | DN80 | ||||||||
3 | 其他規格 | ||||||||
代號 | 類型2 | ||||||||
0 | 普通型 | ||||||||
1 | 普通智能型(HART通訊) |
代 號 | 含 義 | |
MO | 不帶顯示 | |
M1 | 數字指示表頭 | |
E1 | 普通電纜接頭 | |
E2 | 防爆電纜接頭 | |
B1 | 管裝彎支架 | |
B2 | 盤裝彎支架 | |
B3 | 管裝平支架 | |
G1 | 腰型法蘭 | |
G2 | 焊管接頭 | |
G3 | 一體化三閥組 | |
i | 本安 | |
d | 隔爆 | |
G | ≤200℃(高溫硅油) | |
標 準 型 | 防腐材料 | 結構材料 |
隔離膜片 | ||
F12 | 316L | |
F13 | 哈氏C-276 | |
F14 | 蒙乃爾K-500 | |
F15 | 鉭 | |
F22 | 316L | |
F23 | 哈氏C-276 | |
F24 | 蒙乃爾K-500 | |
F25 | 鉭 | |
F26 | 316L | |
F33 | 哈氏C-276 | |
F35 | 鉭 | |
F44 | 蒙乃爾K-500 | |
F47 | 3YC25 |
六、安裝要求
1.防止變送器與腐蝕性或過熱的補測介質相接觸。
2.要防止渣滓在導壓管內沉積。
3.導壓管要盡可能短一些。
4.兩邊導壓管內的液柱壓頭應保持平衡。
5.導壓管應安裝在溫度梯度和溫度波動小的地方。
6.防止引壓管內結晶或低溫結冰。
7.請勿將排氣/排液閥全部擰開,以免密封鋼珠掉落。
