差壓變送器
簡要描述:一、工作原理博銳(智能)單晶硅壓力變送器采用世界上**的單晶硅壓力傳感器技術與**封裝工藝,精心研制出的一款國際**技術的超高性能壓力變送器。單晶硅壓力傳感器位于金屬本體*頂部,遠離介質接觸面,實現機械隔離和熱隔離;玻璃燒結一體的傳感器引線實現了與金屬基體的高強度電氣絕緣,提高了電子線路的靈活性能與···。
產品分類:壓力變送器
公司名稱:金湖博銳儀表有限公司
更新時間:2023-08-27 10:31:46
訪 問 量:1226

一、工作原理
博銳(智能)單晶硅壓力變送器采用世界上**的單晶硅壓力傳感器技術與**封裝工藝,精心研制出的一款國際**技術的超高性能壓力變送器。單晶硅壓力傳感器位于金屬本體*頂部,遠離介質接觸面,實現機械隔離和熱隔離;玻璃燒結一體的傳感器引線實現了與金屬基體的高強度電氣絕緣,提高了電子線路的靈活性能與耐瞬變電壓保護的能力。這些獨創的單晶硅壓力傳感器封裝技術確保了Focp(智能)單晶硅壓力變送器可從容應對極端的化學場合和機械負荷,同時具備極強的抗電磁干擾能力,足以應對苛刻的工業環境應用,是名副其實的隱形儀表。
二、產品特點
◆**的單晶硅壓力傳感器技術與**封裝工藝,精心研制出的一款國際** 技術的高性能壓力變送器
◆雙膜片過載結構,從容應對高過載考驗
◆用集成電路與表面封裝技術的信號變送模塊,性能強大的24位ADC實現高精 度與快速應答
◆顯示模塊可355°旋轉,按鍵參數操作功能友好
◆按鍵參數設置不影響電氣防護等級,更安全、更快捷
◆高性能Focbar單晶硅壓力變送器,國際**技術與中國智造的完美結合
◆堅固優質的不銹鋼過程法蘭,臻厚的加強結構,堅不可摧,高靜壓、高過載 的強大保障

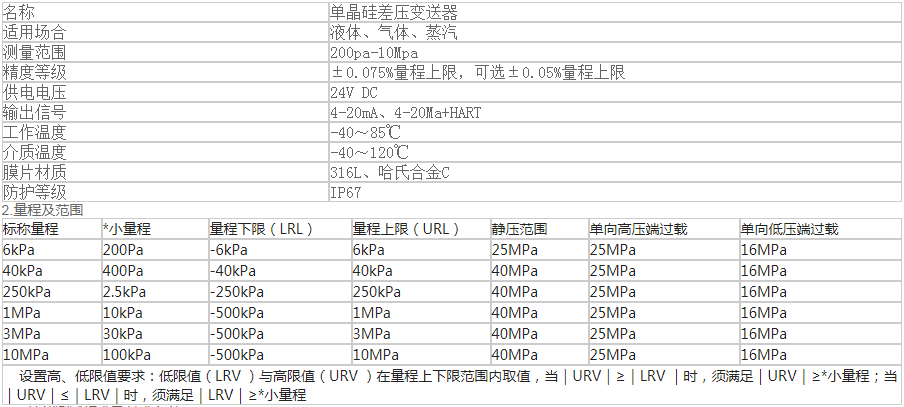

三、技術參數
1、主要技術參數
1、性能測試標準及基準條件
測試標準:GB/T28474/IEC60770;基準條件:從零點開始的量程;硅油充液,316L不銹鋼隔離膜片,4-20mA模擬輸出,端基微調至設定值
2、性能指標
總體性能包括并不限于【參考精度】、【環境溫度影響】、【靜壓影響 】、和其它影響的綜合誤差
典型精度:±0.075%量程上限
年穩定性:±0.2%量程上限/5年
3、參考精度
依據標準和測試基準條件,包括線性(BFSL)、遲滯、重復性。校準溫度:20℃±5℃
平方根輸出精度為以上線性參考精度的1.5倍
注1:TD(Turn down)是指量程比,當|URV|≥|LRV|時,TD=URL/|URV|當|URV|≤|LRV|時,TD=URL/|LRV|
4、環境溫度影響
在-20-80℃范圍內總影響量 ±(0.1+0.1TD)%量程上限
5、靜壓影響
零點影響:±0.15TD%量程上限/10MPa,滿量程影響:±0.2%量程上限/10MPa
6、電源影響
當供電電壓在10.5/16.5-55VDC內變化, 其零點和量程的變化應不超過 ±0.005%量程上限/V
7、安裝位置影響
任意位置安裝,*大不超過400Pa可通過清零功能校正
8、振動影響
按GB/T1827.3/IEC61298-3測試,<0.1%量程上限
9、輸出信號
二線制4-20mA,用戶可選線性輸出或平方根輸出,數字過程變量疊加于4-20mA信號上,適用于任何符合HART協議的主機
五、規格參數
1、時間指標
總阻尼時間常數:等于電子線路部件和傳感膜盒阻尼時間常數之和
電子線路部件阻尼時間:0-100S 范圍可調
傳感膜盒(隔離傳感膜片和硅油填充液)阻尼時間:≤0.2S
斷電后上電啟動時間:≤6S
數據恢復至正常使用時間:≤31S
2、重量
凈重:約4kg(無安裝支架,過程連接配件)
3、環境條件
凈重:約4kg(無安裝支架,過程連接配件)
使用環境溫度范圍:-40-85℃,一體化LCD顯示:-20-70℃
儲存環境溫度范圍:-40-110℃,一體化LCD顯示:-40-85℃
測量介質溫度范圍:充硅油傳感器:-40-120℃,充氟油傳感器:-10-80℃
使用環境濕度范圍:5-****RH@40℃
防護等級:IP67

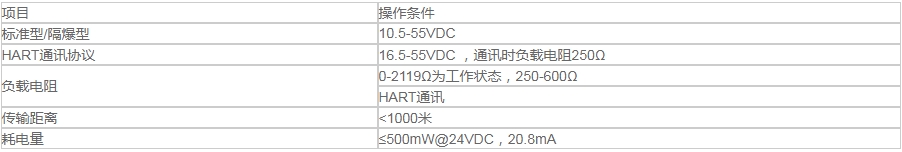

六、電源
