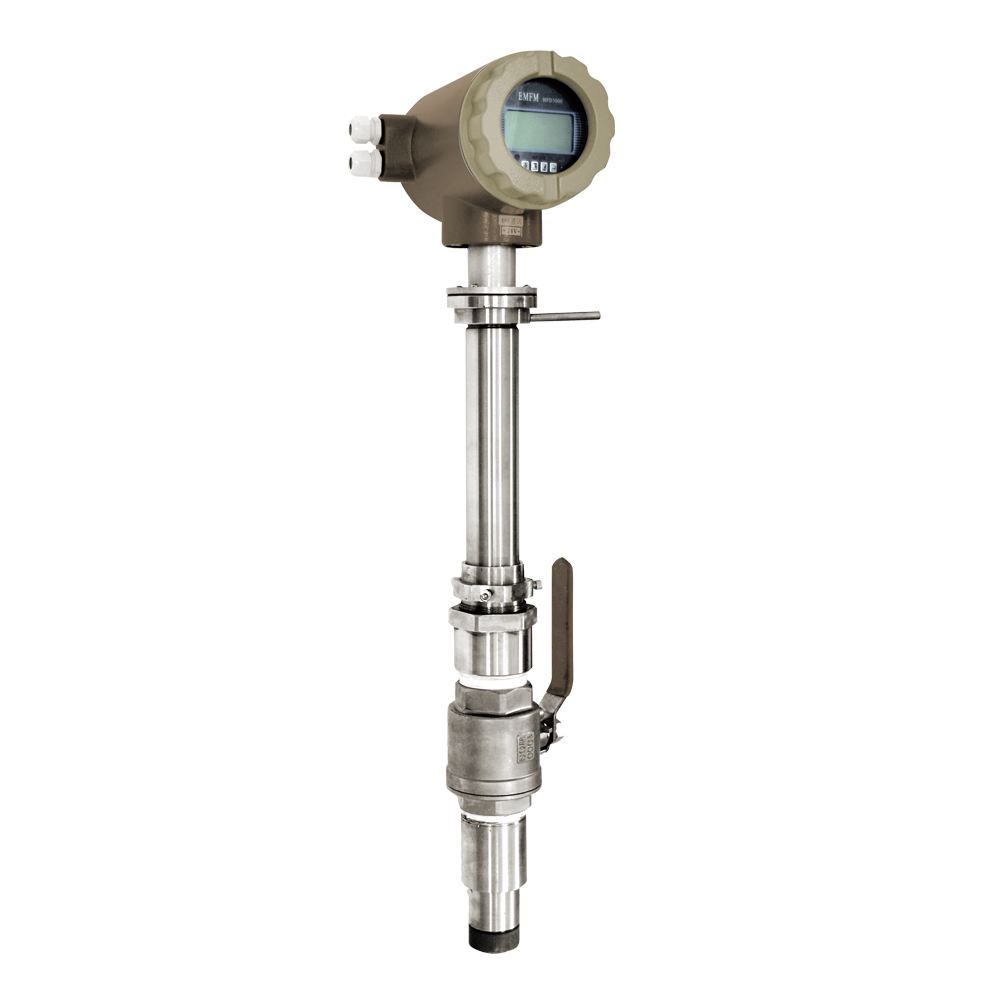

插入式電磁流量計

簡要描述:一、工作原理1、傳感器原理傳感器實際上是一種液體流速測量?jī)x表。它是應用法拉第感應定律的原理制成的流速測量?jī)x表。圖1 是插入型流量計基本工作原理的示意圖。用長桿將小的電磁流量傳感器插入到被測量管道中規定位置,導電流體垂直流過傳感器工作磁場時(轉換器向傳感器提供勵磁電流時,在勵磁線圈構成的勵磁系統中產生···。

  • 產品分類:電磁流量計
  • 公司名稱:金湖博銳儀表有限公司
  • 更新時間:2023-08-18 20:06:54
  • 訪  問  量:1205
詳情介紹

一、工作原理


1、傳感器原理

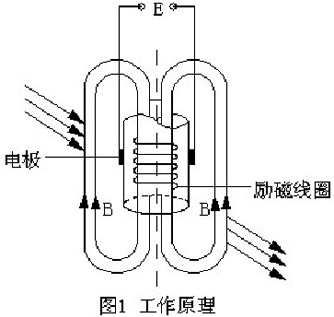

傳感器實際上是一種液體流速測量?jī)x表。它是應用法拉第感應定律的原理制成的流速測量?jī)x表。圖1 是插入型流量計基本工作原理的示意圖。用長桿將小的電磁流量傳感器插入到被測量管道中規定位置,導電流體垂直流過傳感器工作磁場時(轉換器向傳感器提供勵磁電流時,在勵磁線圈構成的勵磁系統中產生工作磁場),相當導體在磁場中作切割磁力線運動。根據法拉第感應定律,在導體的兩端產生感應電動勢。感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度B、兩極間距離L 和流體的平均流速呈正比。即 E=B·L·V(伏)

式中:E——感應電動勢,V; B——磁場強度,T; L——兩電極間距離,m;

V——流過傳感器的流速(亦即代表被測管道規定插入點的質點流速),m/s

K——系數。

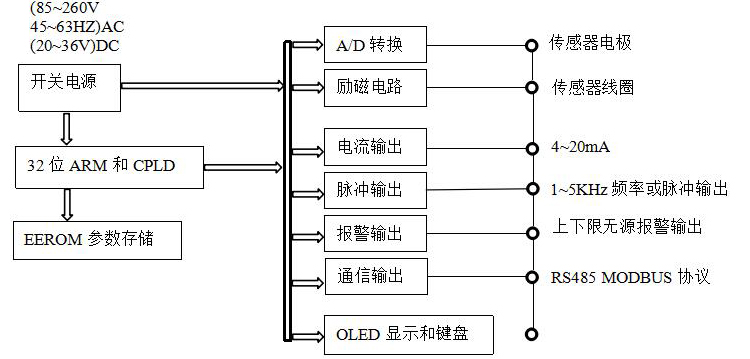

2.電路工作原理

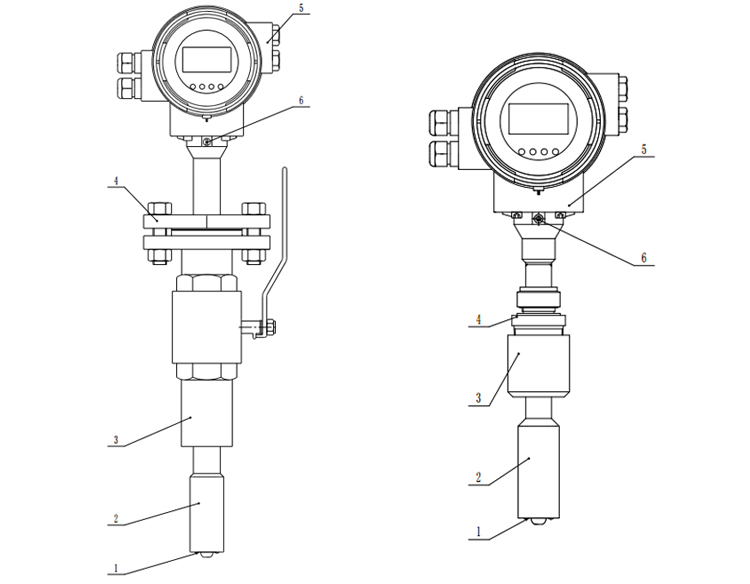

3.結構組成



  1. 電極 2.探頭殼體 3. 帶閥門安裝連接座/螺紋底座 4.連接法蘭/螺紋接頭 5.轉換器 6.接地螺釘


二、產品特點

1.傳感器內無活動部件,結構簡單,剛性強,工作壽命長。

2.傳感器探頭采用*新工藝制作,大大提高產品穩定性。

3.插入式電磁結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。

4. 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率(只要電導率大于20μs/cm)等物理參數變化的影響;傳感器幾乎無壓力損失,能量損耗極低。

5.較一般流量計的制造成本和安裝費用低。特別適于大中口徑管道流量測量。

6. 有法蘭式和螺紋式兩種安裝結構可選。


三、產品參數

1、主要技術參數

型號

BRLDE3401

BRLDE3402

公稱通經

DN150-DN800

DN200-DN1800

基本誤差

±2.0%F.S

流速范圍

0.5m/s-10m/s

環境溫度

-20-60

介質溫度

-20-80

連接方式

法蘭連接 DN40 PN1.6MPa

螺紋連接 1?NPT

工作壓力

0.25MPa-1.6MPa

輸出信號

電流輸出:4-20mA 頻率輸出:0-5kHz

消耗功率

≤15W

供電電源

220V AC 50HZ、24V DC

電極材質

316L

通信接口

RS-485;HART

安裝形式

一體式;分體式

電器接口

M20*1.5螺紋

2、測量范圍

口徑 (mm)

測量范圍(m3/h)

口徑 (mm)

測量范圍(m3/h)

DN150

31.79~ 635.85

DN700

692.37 ~13847.40

DN200

56.52 ~ 1130.4

DN800

904.32~ 18086.40

DN250

88.31 ~ 1766.25

DN900

1144.5~ 22890.60

DN300

127.17~ 2543.40

DN1000

1413.0~ 28260.00

DN350

173.09~ 3461.85

DN1200

2034.7~ 40694.40

DN400

226.08~ 4521.60

DN1400

2769.4~ 55389.60

DN450

286.31~ 5722.65

DN1600

3617.2~ 72345.60

DN500

353.25~ 7065.00

DN1800

4578.1~ 91562.40

DN600

508.68~ 10173.6

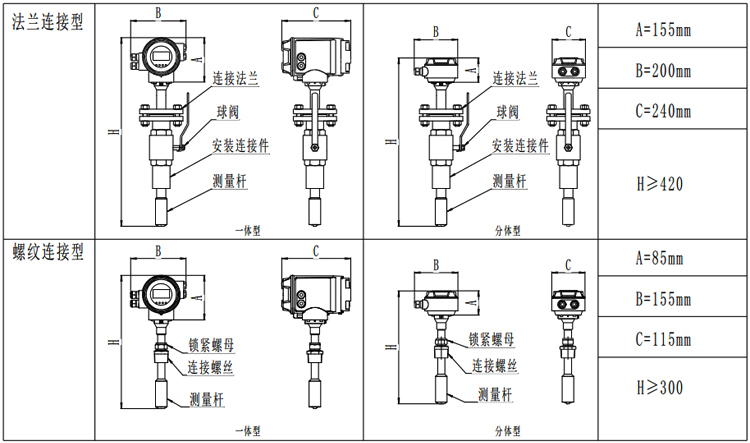

四、外形尺寸

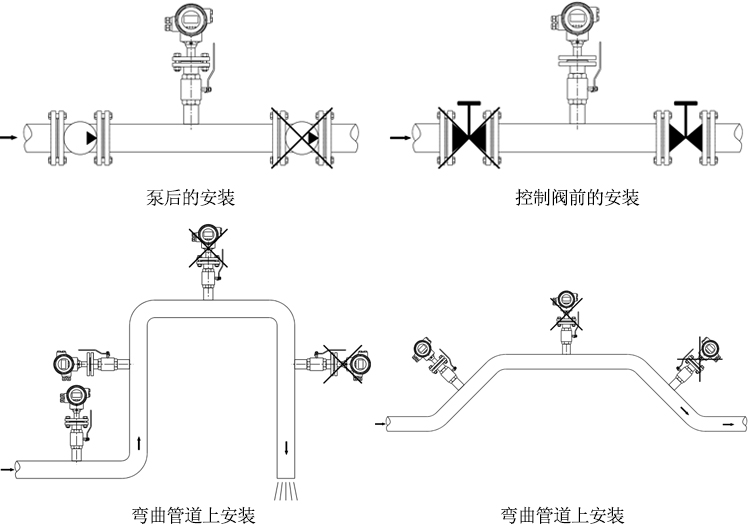

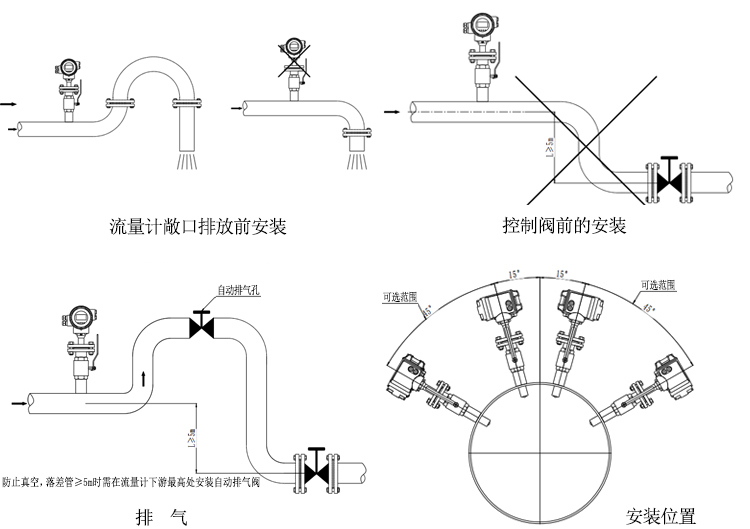

五、安裝要求

1.1 通用要求

a、為了安裝、維護、保養方便,在流量計周圍需保留足夠的空間

b、避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所

c、流量計應安裝在室內,如安裝在室外,應避免陽光直射,必要時請安裝防曬裝置

d、避免流量計安裝在含有腐蝕性氣體的環境中

e、避免流量計安裝在有強振動源、強磁場的場所

1.2工藝管要求

a、 上、下游工藝管的內徑與流量計的內徑應滿足:0.98DN≤D≤1.05DN(DN:流量計內徑;D:工藝管內徑)

b、工藝管與流量計需同心,同軸偏差不大于0.05DN

注:更多詳細資料請見說明書。
