一、產品概述

氣體渦輪流量計是新型速度式儀表。它具有精度高、重復性好、結構簡單、耐高壓、測 量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，溫壓補償 型儀表可集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償。 是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站 封閉管道中低粘度氣體的體積流量和總量及燃?xì)鉄嵊?jì)量的理想氣體流量檢測儀表。

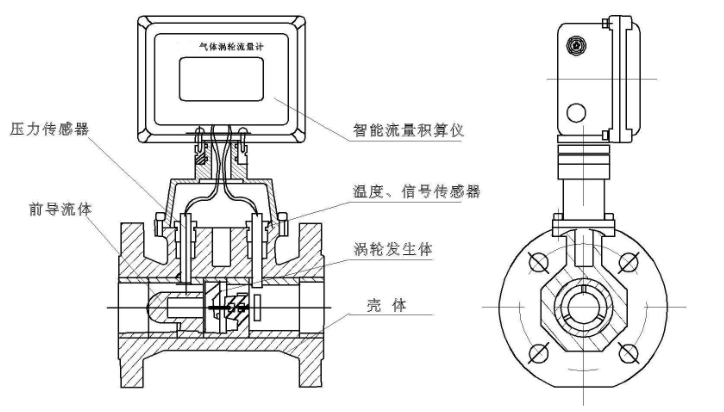

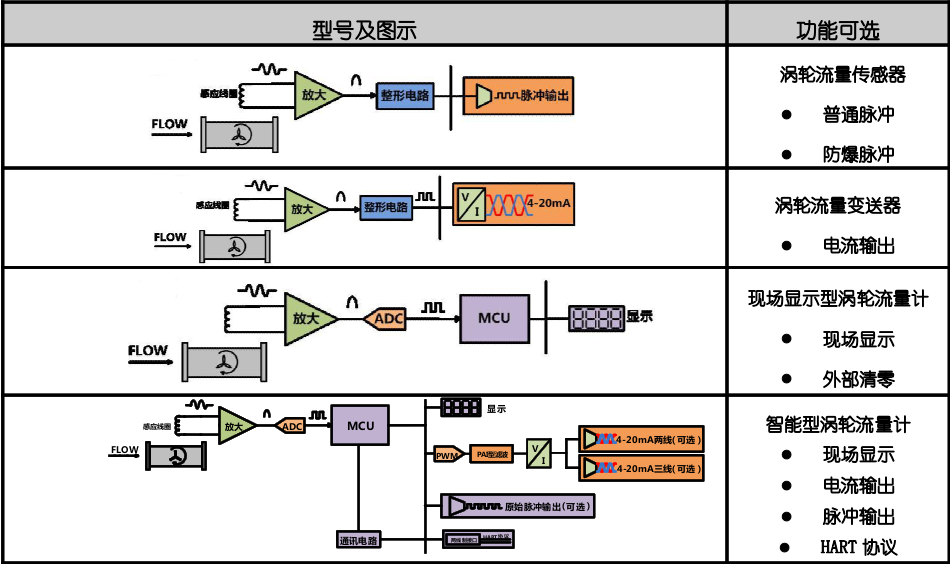

二、測量原理

三﹑產品特點

采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠 性好、使用壽命長。

采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。

采用**的微功耗****，整機功耗低。既能用內電池長期供電運行，又可由外電源 供電運行。

按流量頻率信號，可將儀表系數*多分八段自動進行線性修正，可根據用戶需要提高儀 表的計算精度。

采用 EEPROM 數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式 可供用戶選擇。

流量計表頭可 180°旋轉，安裝使用簡單方便。

高精確度，一般可達±1.5%R、±1.0%R。

重復性好，短期重復性可達 0.05%R~0.2%R，正是由于具有良好的重復性，在貿易結算 中是優先選用的流量計。

可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下 （Pn=101.325KPa，Tn=293.15K）的氣體流量；可實時查詢溫度、壓力、時間、日期等 數據。

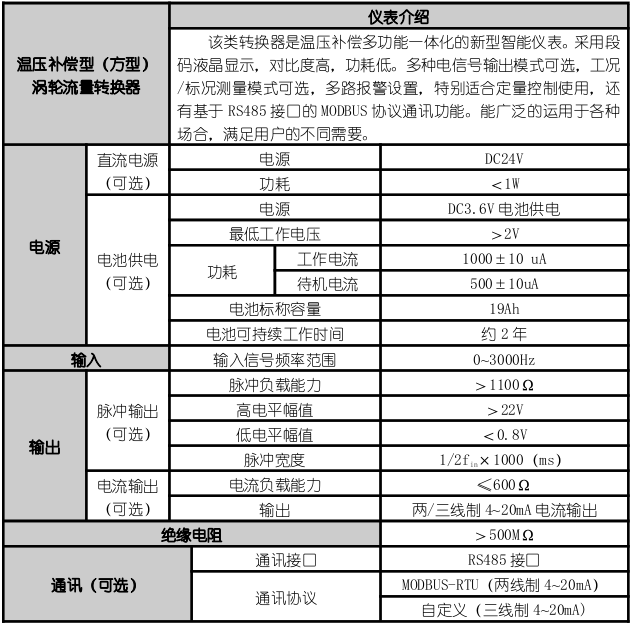

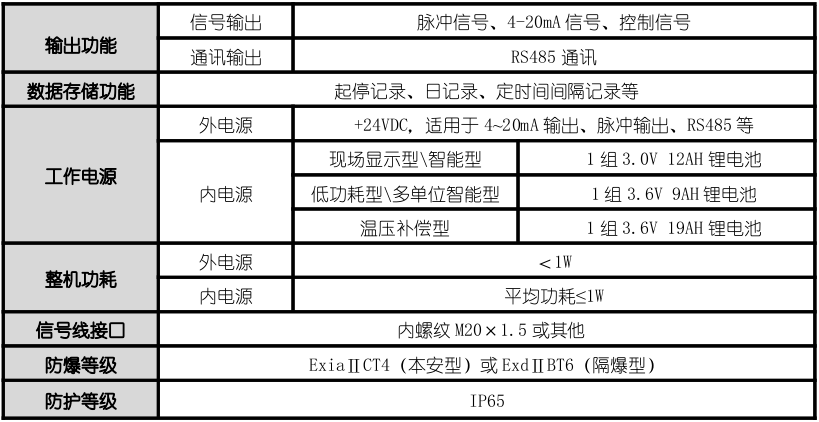

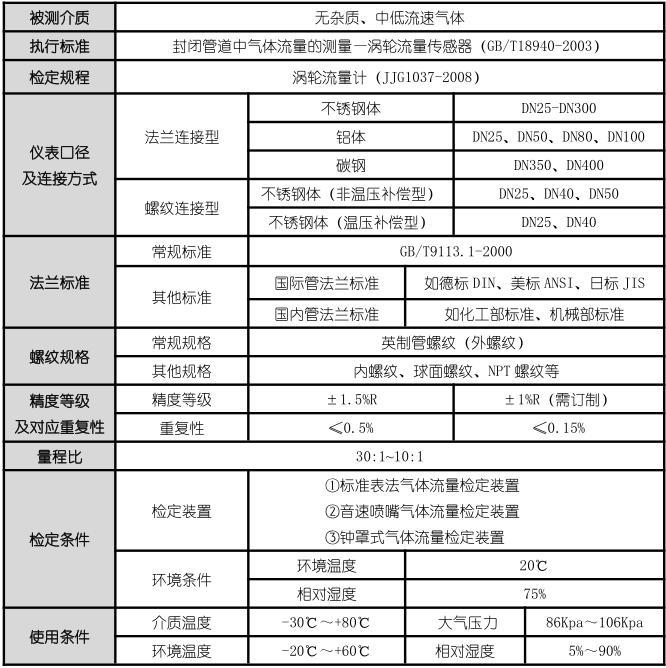

四、技術參數

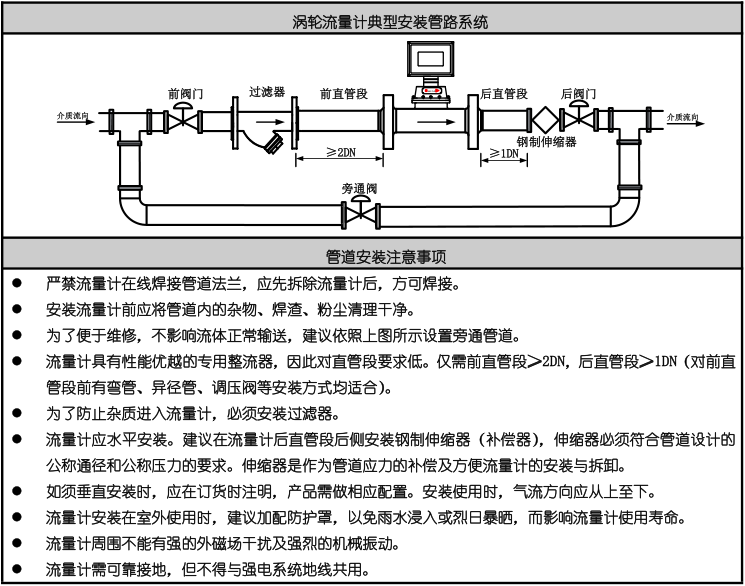

五、安裝注意事項

（1）內部電路板和其他零件的更換及相關操作必須由**工程師或技術人員進行。

（2）打開殼蓋前須保證設備斷電至少 10min。殼蓋的打開須由**工程師或技術人員進行。

（3）防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。

（4）轉換器電路板組件中包含敏感部件，可能會被靜電損壞。小心操作以免直接接觸電子 部件或電路板上的電路圖案，必要時需采取相應的防靜電措施。

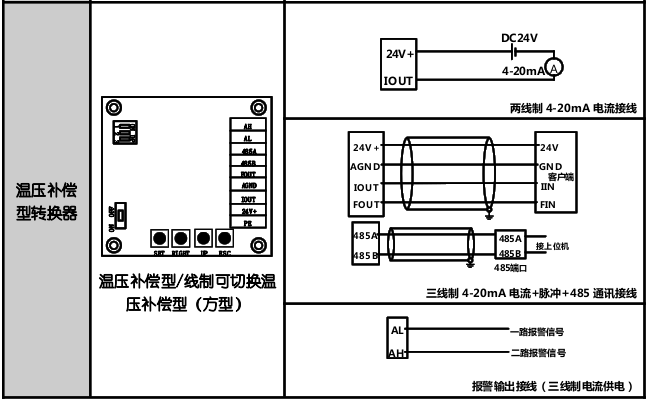

六、電氣接線

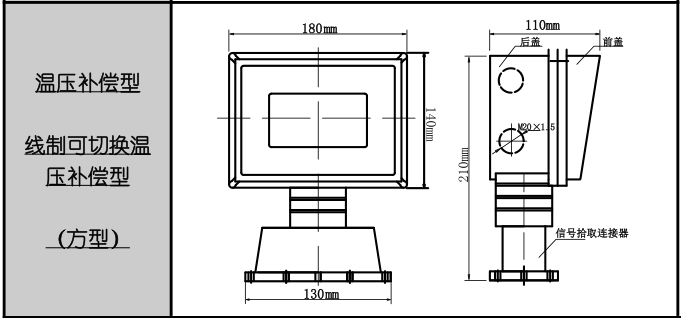

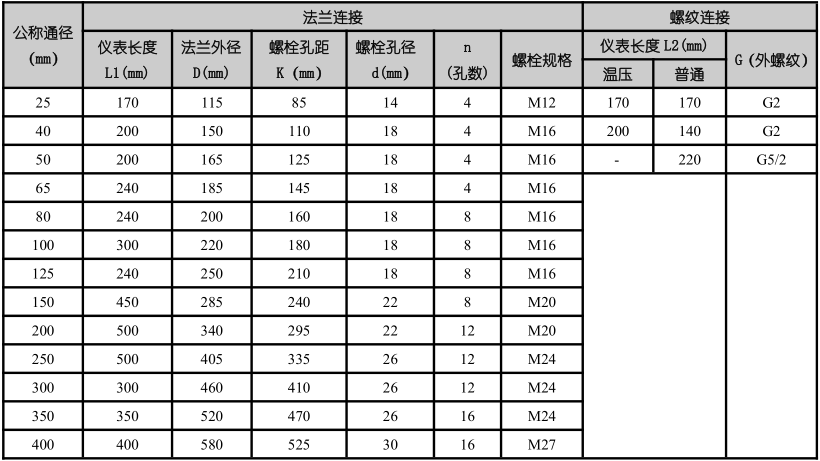

七、尺寸參數

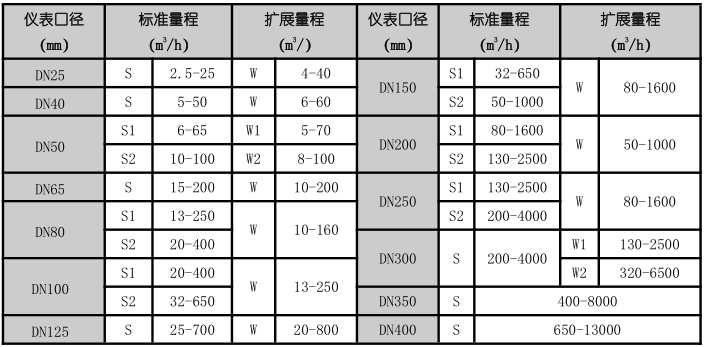

八、流量對照表
