一、案例背景

  中國石化股份有限公司東明分公司，是全國特大型石油化工基地之一。其下屬某二級單位新鮮水管道中經常雙向流，用水量波動大，流量上限與下限比常超過20：1，全廠消防水漏損大。以往主要采用孔板與電磁計量。由于計量設施不完善以及以前留下的問題，每月計量差量有時達到百分之五十。

二、解決方案

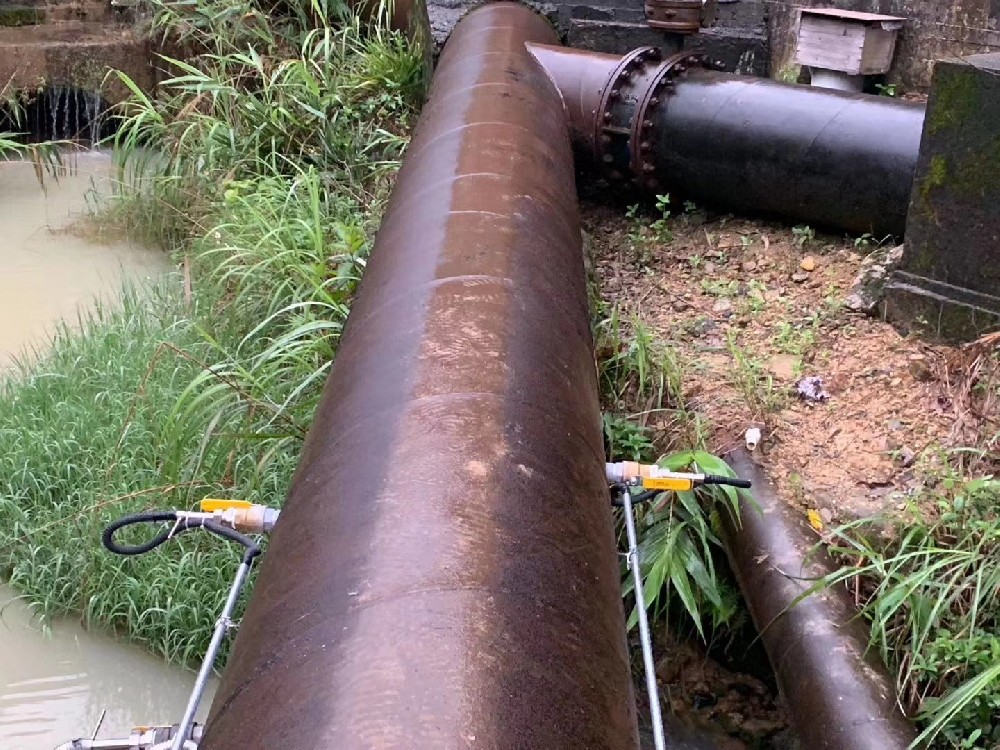

   全廠所有新鮮原水干線及生產裝置用水量大的管線分別安裝了博銳時差式超聲流量計（插入式）。

三、案例分析

  1、DN700， 測量顯示流量范圍為20-400m3/h（正常范圍），以前安裝孔板，120 m3/h 以下無法正常測量。

   2、對于雙向流問題，超聲流量計測量出的某管線每月負向累積流量約2×105M3，相對于每月約2×106M3的耗水量，以往孔板流量計有10百分比的流量無法測量。

   3、環狀消防水供水管網漏損較大，保壓泵常開。兩條DN360補水管線水流速較低，電磁流量計無法測量。安裝博銳時差式流量計后，實時監測了消防水供水情況，經該表發現的消防水管道泄漏已達40多次。

四、應用效果

  經過近一年的應用，現該廠新鮮水干線用水超聲流量計計量?jī)x表運行穩定，將以往安裝的各種流量計與博銳超聲流量計測量結果對比，新鮮水干線用水量與水源地采水量的計量誤差由21百分比降至3百分比以下，收到了較好的效果。

博銳插入式超聲流量計具如下特點：

1、插入式安裝方式，無需用到耦合劑，適合于室外安裝。

2、由于為插入式安裝，傳感器探頭與管內介質直接接觸，所以對被測管道材質沒有要求。

3、根據管道壁厚，可選標準型和加長型傳感器?？蓽y(cè)DN80—1200不同管徑的管道。

4、根據管內介質或環境要求，可選高溫型、防爆型、高溫防爆型。較高溫度可達160℃，較低溫度可達-40℃。

5、通過博銳自帶的截止球閥使用，使得無論安裝或檢修、標定，均可在線進行，無需停水， 保證生產正常穩定運行。

6、對于材質無法打孔、表面不光滑、容易泄露、等特殊管道，博銳可以提供“抱箍”，將“抱箍”箍緊在被測管道上，將插入式流量計的球閥底座焊接在抱箍上，使得流量計可以很合適地安裝在被測管道上，避免了對管道的損壞，同時不影響測量結果，解決用戶的后顧之憂。

7、插入式超聲流量計對介質的流速靈敏度非常高，靈敏度可達0.003m/s；較低的始動流量，較低可測流速0.002m/s。

 石化、化工行業典型用途：

 主要用于對生產水、生活水、循環水、污水、循環水、化工漿液等介質的測量。
