法蘭式渦街流量計

簡要描述：一、工作原理在流體中設置旋渦發生體（阻流體），從旋渦發生體兩側交替地產生有規則的旋渦，這種漩渦稱為卡曼渦街，如圖1所示。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介···。

產品分類：渦街流量計
公司名稱：金湖博銳儀表有限公司
更新時間：2023-08-10 16:12:43
訪問 量：510

產品咨詢聯系我們

詳情介紹

一、工作原理

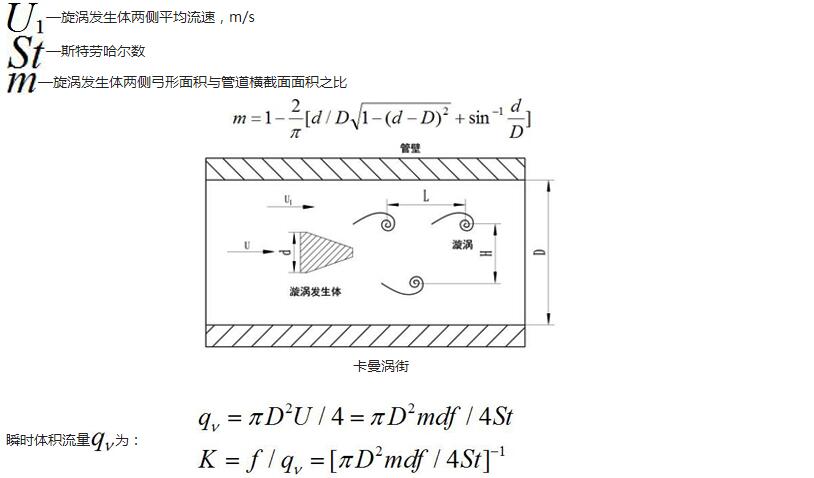

在流體中設置旋渦發生體（阻流體），從旋渦發生體兩側交替地產生有規則的旋渦，這種漩渦稱為卡曼渦街，如圖1所示。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為U，旋渦發生體迎面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式：
式中： —旋渦發生體兩側平均流速，m/s—斯特勞哈爾數—旋渦發生體兩側弓形面積與管道橫截面面積之比卡曼渦街瞬時體積流量為：式中K**量計的儀表系數，脈沖數/m3 (P/m3 ) K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖由圖可見，在Re=2×104 ~7×106 范圍內，St可視為常數，這是儀表正常工作范圍

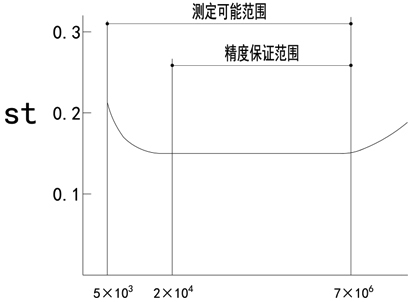

斯特勞哈爾數與雷諾數關系曲線圖

二、產品特點

1.壓力損失小，量程范圍大，精度高；

2.在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；

3.無可動機械零件，因此可靠性高、維護量??；

4.儀表參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在-25℃～+320℃的工作溫度范圍內工作；

5.應用范圍廣，蒸汽，氣體，液體等流體流量均可測量；

6.基于點陣顯示的人性化菜單和界面，配合明亮的背光，支持中文和英文兩種語言，適合各種客戶群；

7.支持溫度、壓力測量，方便氣體介質溫壓補償?shù)男枨螅?

8.支持流速換算顯示功能，方便現場看當前流速；

9.支持分屏顯示功能，可以讓屏幕上放大顯示單個或兩個參數（溫度，壓力，工況、標況的流量和流速等）；

10.仿真輸出功能，支持4-20mA電流仿真、頻率輸出仿真，方便現場非實流調試；

11.支持4-20mA輸出、脈沖（當量）輸出、報警輸出、RS485通訊輸出；

12.兩線制、三線制都分別DCDC（DC1000V）隔離

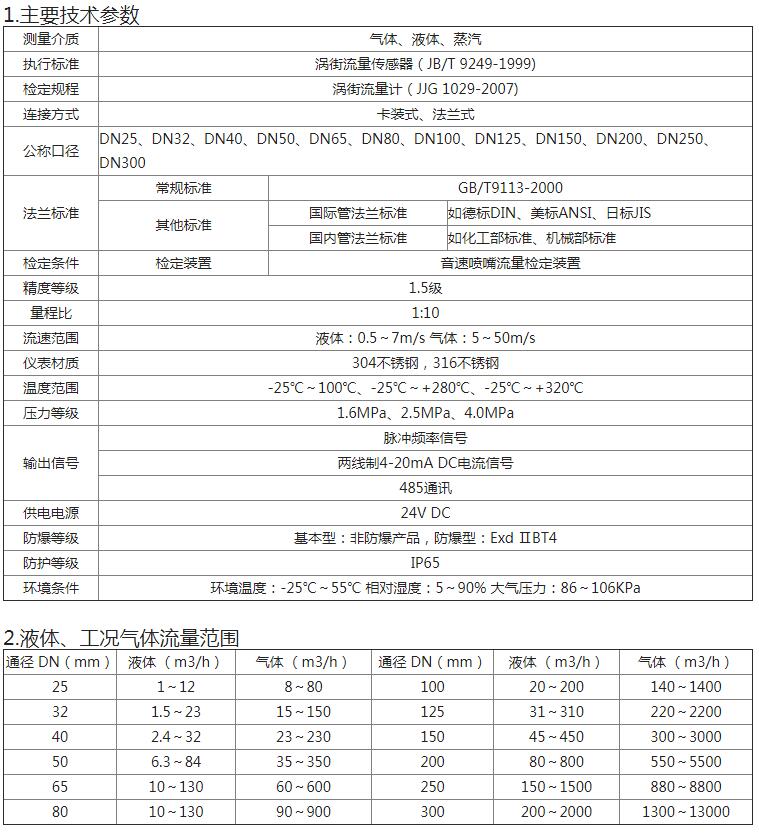

三、技術參數

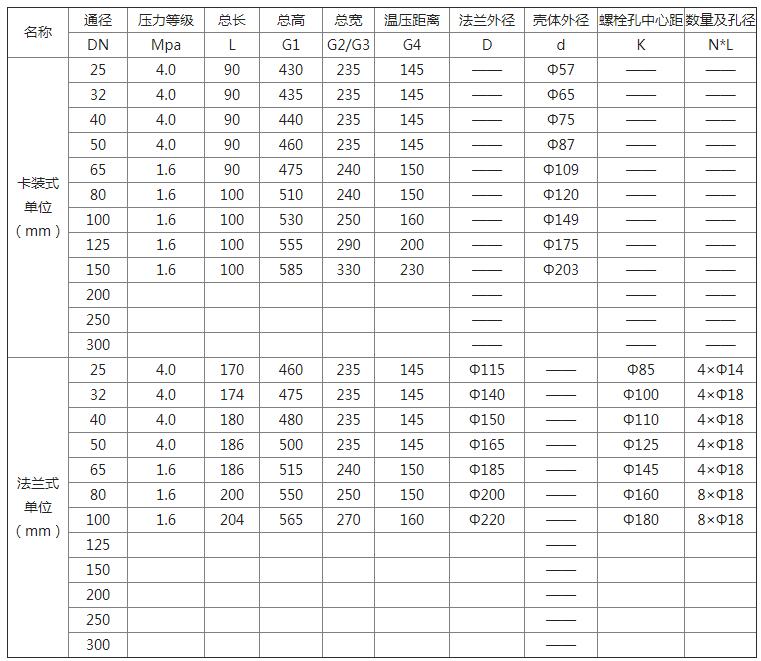

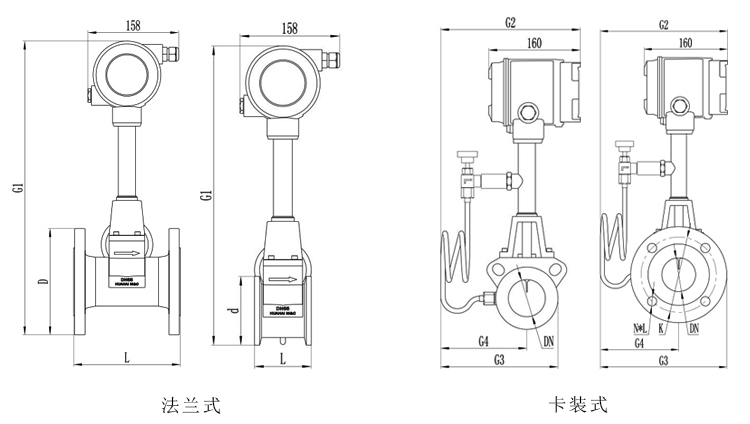

四、外形尺寸

五、安裝要求

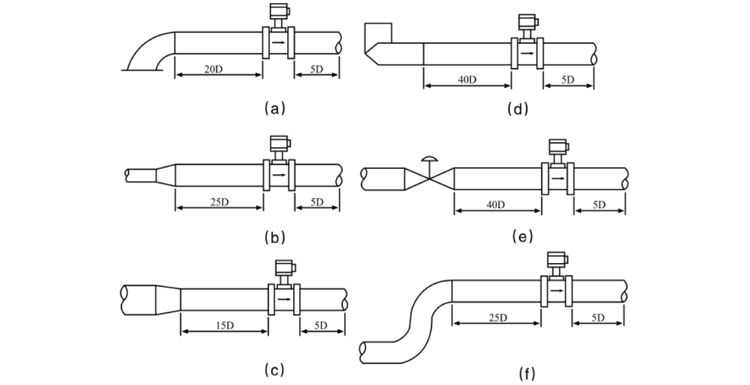

渦街流量計屬于對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計，因此，對現場管道安裝條件應充分重視，遵照生產廠使用說明書的要求執行。
渦街流量計屬于對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計，因此，對現場管道安裝條件應充分重視，遵照生產廠使用說明書的要求執行。渦街流量計可安裝在室內或室外。如果安裝在地下井里，有水淹的可能，要選用潛水型傳感器。傳感器在管道上可以水平、垂直或傾斜安裝，但測量液體和氣體時為防止氣泡和液滴的干擾，安裝位置要注意。

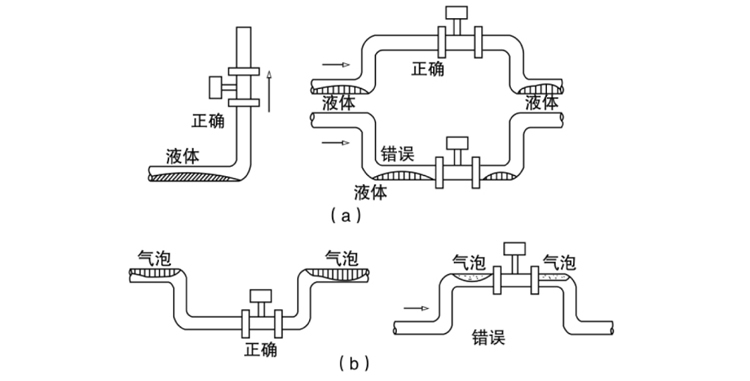

1.混相流體的安裝
